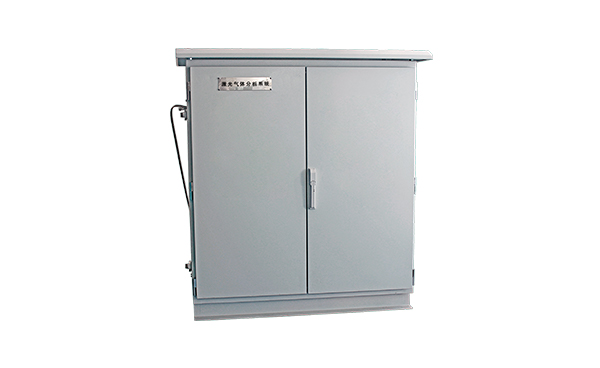

lgs-2000型 激光气体分析系统
lgs-2000型 激光气体分析系统
lgs-2000 激光气体分析系统是专门为高炉喷煤工艺精心设计的一款在线监测设备，可分析工艺气体中的co、o2等组份。系统采用lgt-106旁路式激光气体分析仪为检测仪表，此分析仪表是基于tdlas（tunable diode laser absorption spectroscopy，可调谐半导体激光吸收光谱）技术的一款隔爆型产品，具有安装简便、维护简单、可靠性高和适应性强等特点。本系统运行过程中，样气经电加热探头、电伴热取样管线进入系统机柜，进入系统机柜内的样气再经过滤、冷凝、调节流量后送入lgt-106旁路式激光气体分析仪分析待测组份浓度，此系统具有检测下限低、测量结果准确和方便校准等显著特点。
产品特点
一体化设计，结构紧凑，可靠性高；
系统集成度高，电气线路走向布置清晰、简洁、合理，安装维护方便；
系统采用plc控制，能够自动完成取样、反吹等功能，操作十分简单；
采样探头采用独有叠孔式过滤器结构设计，过滤烟气效果好，反吹效率高，探头维护周期长；
分析仪模块化设计，可现场更换所有功能模块，特别是其他仪表不支持的更换激光器模块功能；
独特的采样探头设计，简洁合理的预处理流路，保证了系统气路的长期稳定、正常高效地工作。
应用场景
使用高粉尘水汽，工艺点位，磨煤工段磨煤机出口、煤粉仓。
规格参数
量程：co：0~5000ppm（可定制）；o2：0~21%（可定制）
响应时间（t90）：≤30s（与工况有关）
线性误差：≤±1%f.s.
重复性：≤1%
量程漂移：≤±1%f.s./半年
防爆标志：exdiic t6 gb（分析仪）
防护等级：ip66（分析仪）
模拟量输出：2路4-20ma输出（隔离、最大负载750ω）
模拟量输入：2路4-20ma输入（温度、压力补偿）
开关量输出：3路输出（24v，1a）
通讯接口：rs485/rs232
环境温度：-20℃～ 60℃
供电电源：100vac~240vac
安装方式：机柜旁路式安装
