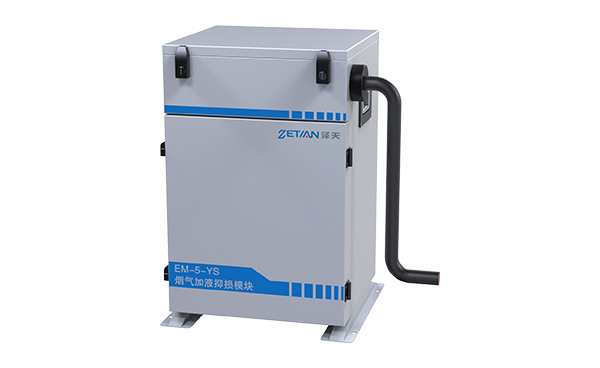

em-5-ys型 烟气加液抑损模块

em-5-ys是我公司基于磷酸滴定原理开发的一款与烟气排放连续监测系统配套使用的模块,专门针对工况含水量过高或烟气脱硝及氨法脱硫后烟气中存在过量的逃逸氨导致管路结晶、堵塞、数据波动、响应时间慢、so2损失严重而影响测量结果的现场,在预处理管路特定位置,(如伴热管进气口、冷凝器等)注入磷酸溶液,可以将二硫损耗降到最低,同时起到除氨等的作用。

产品特点

约30天加液一次,维护成本低;

模块化设计,防尘防水维护方便;
安装点灵活,可根据现场具体工况选择最佳方案;

可将特殊工况(水汽大、氨法脱硫等)全气路二硫损失可降至5mg/m3以下;

加液量可调节,根据现场实际需求,可通过调节蠕动泵转速控制加液量达到最佳使用效果;

不与待测组分no、no2、so2、co、co2、hcl、cl2等发生化学反应,不会影响测量结果。

应用场景

湿度过高工况、氨法脱硫现场、双碱法脱硫现场等工况对二硫测量影响较大的现场

规格参数

蠕动泵输出流量:(0.12-12.36)ml/min
滤液桶容量:25l
供电:(220±15%)vac,150w
重量:30kg(不含过滤液重量)
工作温度:-10℃~ 60℃
尺寸:420mm×400mm×600mm
